Gebruikt u het geschikte meetinstrument voor uw toepassing?

Zoals u vast al gemerkt heeft, zijn alle elektrische meetapparaten en -snoeren gemarkeerd met een CAT rating, in overeenstemming met IEC/EN 61010-1. Deze CAT rating verwijst naar de veiligheidscategorie: bij welke toepassingen is het veilig om deze apparatuur te gebruiken.

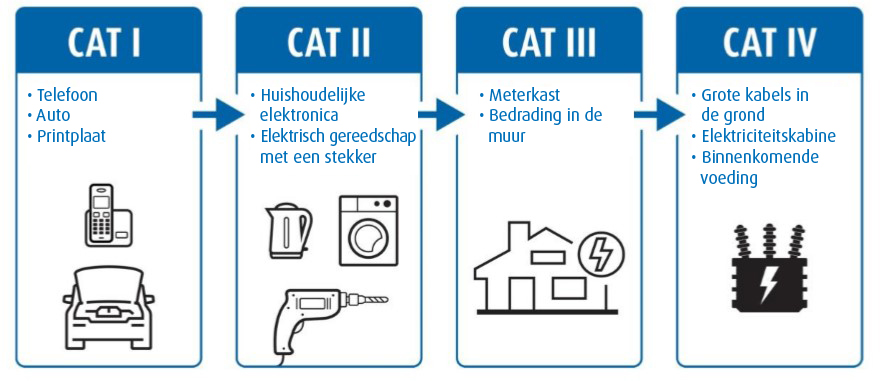

Er bestaan 4 veiligheidscategorieën:



CAT I

Alle elektronica die niet rechtstreeks door het net van spanning wordt voorzien, zoals apparatuur die wordt gevoed door een adapter, accu of batterij. Indien er geen CAT score op uw apparaat staat, valt het automatisch onder deze categorie.

CAT II

Alle elektronica die via een stopcontact aan het net aangesloten worden.

CAT III

Alles dat direct aangesloten is op het distributienetwerk van een gebouw. Bijvoorbeeld zonnepanelen, automaten, bedrading in de muur, busbars, schakelaars, wandcontacten en vast aangesloten apparatuur.

CAT IV

Het laagspanningsnet en het distributiesysteem tot aan de meterkast. Algemene vuistregel: Hoe dichter bij de voedingsbron, hoe hoger de CAT rating.


Het belang van veiligheid

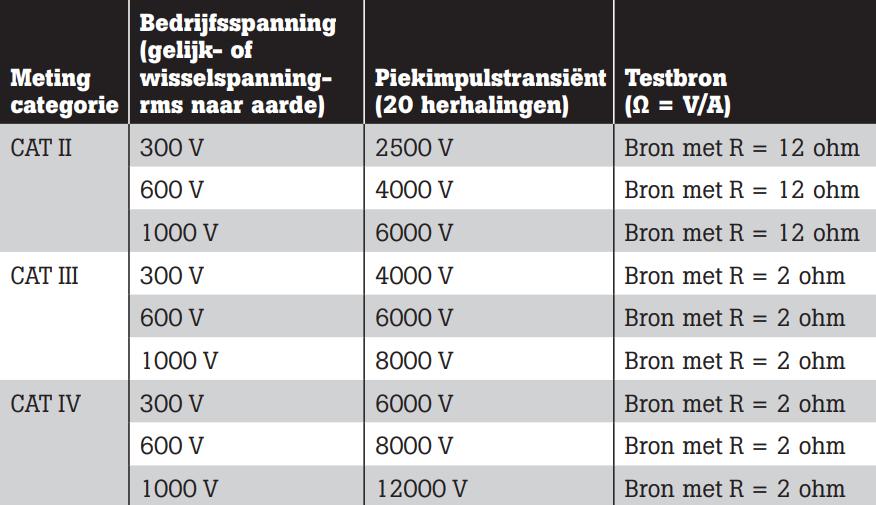

De CAT rating gaat altijd gepaard met een voltage. Dit is de spannings-capaciteit van het toestel. Dat geeft een indicatie tegen welke spanningspieken het toestel bestand is. Indien de piek hoger is dan de maximum waarde, kan er een vlamboog of elektrische schok ontstaan. Dit kan desastreuze gevolgen hebben voor de technicus.

Opgelet: de bestandheid tegen stroompiek-impulsen wordt nog door andere factoren beïnvloed, zoals isolatie.

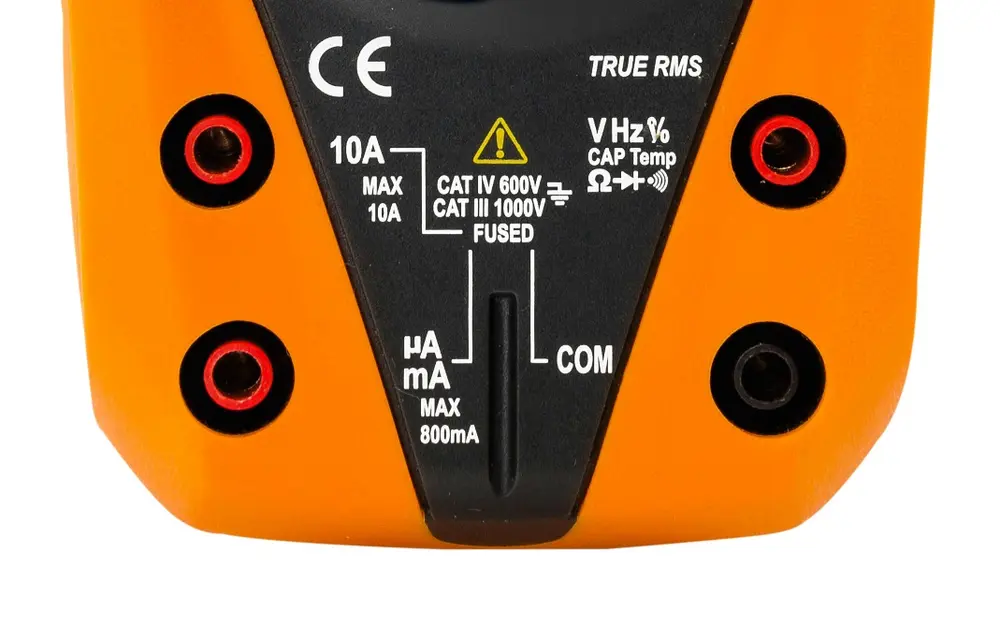

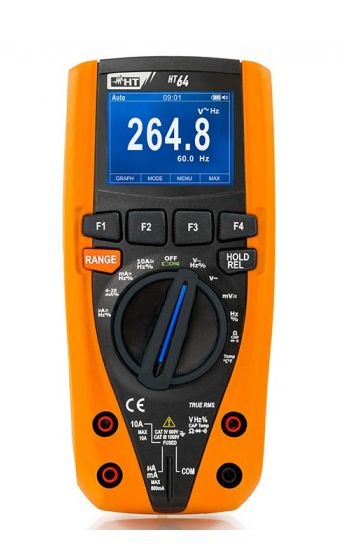

De CAT-rating kan bijvoorbeeld teruggevonden worden op deze Elektro Lijn HT63 multimeter.

Dit toestel kan veilig gebruikt worden voor metingen aan CAT IV installaties met een nominale spanning tot 600 V en CAT III installaties tot 1000 V. Bovendien biedt deze meter een bescherming tegen piekimpulsen tot en met 8000 V.

Opgepast: De gebruikte testsnoeren moeten minstens dezelfde categorisatie hebben (in dit geval CAT III 1000V of CAT IV 600V, afhankelijk van de bron), anders zal de technicus nog steeds niet afdoende beschermd zijn tegen de risico’s.
