Mesure de la puissance des appareils électroménagers

La quasi-totalité des foyers sont équipés de dizaines d’appareils électroménagers. La consommation d’électricité de bon nombre de ces appareils est relativement faible. Exemples : radio, lampe à DEL ou chargeur de téléphone mobile. La consommation d’électricité d’autres appareils tels que les réfrigérateurs, aspirateurs ou fers à repasser est bien plus élevée. En règle générale, la consommation d’énergie des équipements essentiellement conçus pour la production de chaleur est beaucoup plus élevée. Songez par exemple à une plaque de cuisson, un sèche-linge ou un sèche-cheveux. Les équipements dont la consommation d’énergie est la plus élevée sont les suivants : installation de chauffage central, pompe à chaleur, unité de ventilation, etc.

C’est pourquoi, il convient d’en déterminer la puissance (et la consommation).

Puissance

Exprimée en watts, la puissance d’un appareil renvoie à la quantité d’énergie consommée par ce dernier. La puissance électrique se définit comme le produit de la tension (U) par l’intensité du courant (I). Cette définition s’applique en présence d’un courant continu. Toutefois, le fonctionnement des appareils électroménagers repose sur une alimentation électrique en courant alternatif. Dès lors, il convient de faire la distinction entre divers types de puissance; à savoir, la puissance active ou efficace, la puissance réactive et la puissance apparente.

Mesure de la puissance

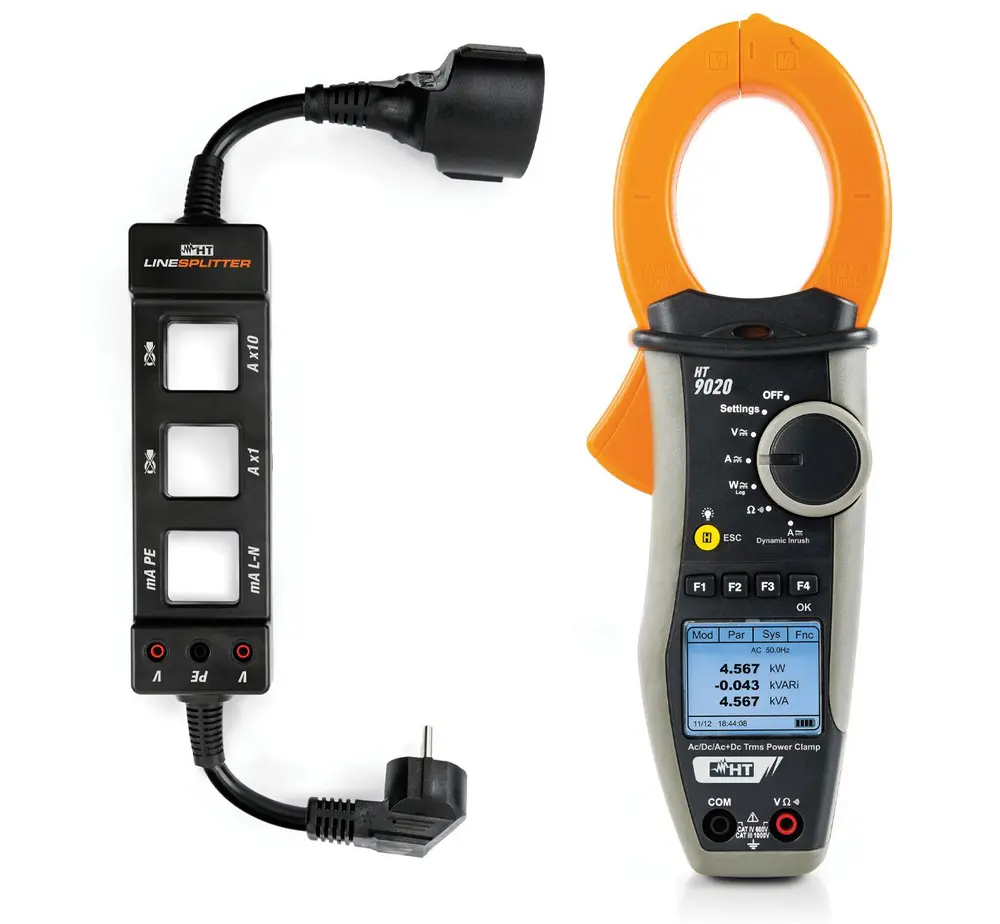

Pour mesurer la puissance d’un appareil, vous devez vous servir d’un instrument de mesure approprié et à même de mesurer simultanément la tension et l’intensité du courant alternatif et de calculer les diverses puissances à partir des valeurs relevées. EURO-INDEX propose la pince ampérométrique Elektro Lijn HT9020, un instrument efficace parfaitement adapté à cet usage. Outre l’intensité, la tension et la puissance d’un courant, cet instrument présente une série de fonctionnalités supplémentaires telles que l’analyse harmonique et l’indication du sens de rotation des phases ainsi que la mesure de la fréquence, de la résistance et du courant de démarrage.

Pour mesurer l’intensité du courant acheminé par un conducteur, il convient de séparer ce dernier des autres conducteurs constitutifs du même câble. Il va sans dire que dénuder le câble d’alimentation d’un appareil pour en séparer les différents conducteurs n’aurait aucun sens. En revanche, un accessoire des plus pratiques permet de s’affranchir de cette difficulté : le séparateur de lignes HT1735. Il suffit d’insérer ce séparateur de lignes entre la prise et le câble d’alimentation pour disposer de conducteurs séparés autorisant l’exécution d’une mesure de l’intensité du courant et de bornes de raccordement sûres autorisant celle d’une mesure simultanée de la tension.


Objectif d’une mesure de la puissance

Une mesure de la puissance absorbée par un appareil permet de se faire une idée plus précise de son état. Si la puissance mesurée diffère de la puissance spécifiée de l’appareil concerné, l’écart relevé est susceptible d’en nécessiter (après consultation) la réparation ou le remplacement en temps utile. Néanmoins, une interprétation pertinente des valeurs mesurées dépend largement du type d’appareil, des conditions de mesure et de l’expertise de l’opérateur.

Interprétation des valeurs mesurées

Si la puissance absorbée par un aspirateur dont la puissance spécifiée s’élève à 1.000 watts s’avère nettement supérieure à cette valeur, on ne peut exclure que la charge subie par le moteur électrique soit trop importante. Cause probable de cette charge excessive : encrassement du moteur ou usure des paliers. Autre cause éventuelle d’une consommation d’énergie supérieure à celle spécifiée : vieillissement ou endommagement de l’isolation électrique des enroulements. Songez à tous ces appareils équipés de transformateurs ou de moteurs électriques. Cependant, vous devez tenir compte de différents facteurs en raison de la diversité des chausse-trapes. Lorsque vous mesurez la puissance d’un fer à repasser ou d’un réfrigérateur, la valeur relevée dépend du réglage du thermostat. Lorsque la température souhaitée est atteinte, le thermostat met l’appareil hors tension et la puissance absorbée par ce dernier diminue sensiblement.

Calibrage

Pour avoir la certitude de relever des valeurs correctes et pour en démontrer la pertinence à votre client ou maître d’ouvrage, il est important de procéder régulièrement à un calibrage de votre instrument de mesure sanctionné par l’octroi d’un certificat de calibrage. La pince HT9020 est susceptible de bénéficier de la formule MQS®, laquelle permet de procéder une fois an et à moindres frais, au calibrage de votre instrument de mesure ainsi qu’à sa maintenance préventive.
